Отечественная система SCADA / HMI для промышленной автоматизации

Визуализация и управление процессами, технологическими маршрутами, оборудованием и целыми заводами с помощью Fincomtech SCADA/HMI – высоконадёжное многопользовательское решение для мониторинга и управления технологическими процессами производства.


Свяжитесь с нами

Система предлагает создание мнемосхем с помощью встроенного в систему кроссплатформенного редактора интерфейсов, использует ядро SCADA и человеко-машинные интерфейсы на обычных серверах, промышленных ПК и сенсорных панелях, ПЛК на базе Linux, IIoT-шлюзах и одноплатных компьютерах.

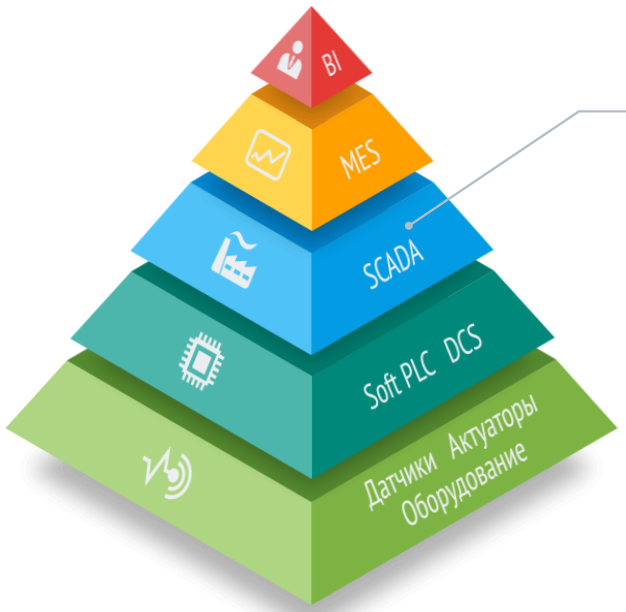

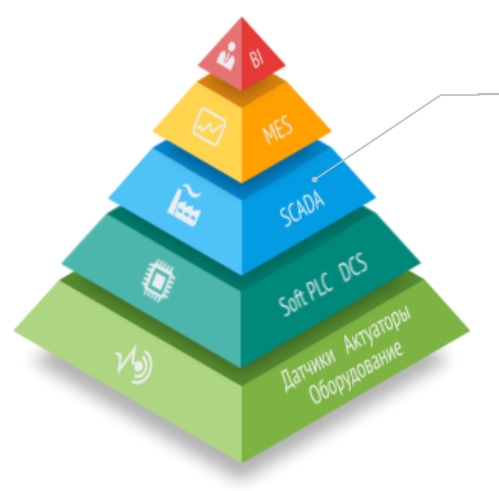

Полное соответствие концепциям индустрии

​ ​ ​ ​ ​ ​ ​ ​ ​ ​


​ ​ ​ ​ ​ ​ ​ ​Fincomtech SCADA/HMI предоставляет широкие возможности по сбору и обработке данных от платформы ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​промышленного Интернета вещей (Iot) Fincomtech.

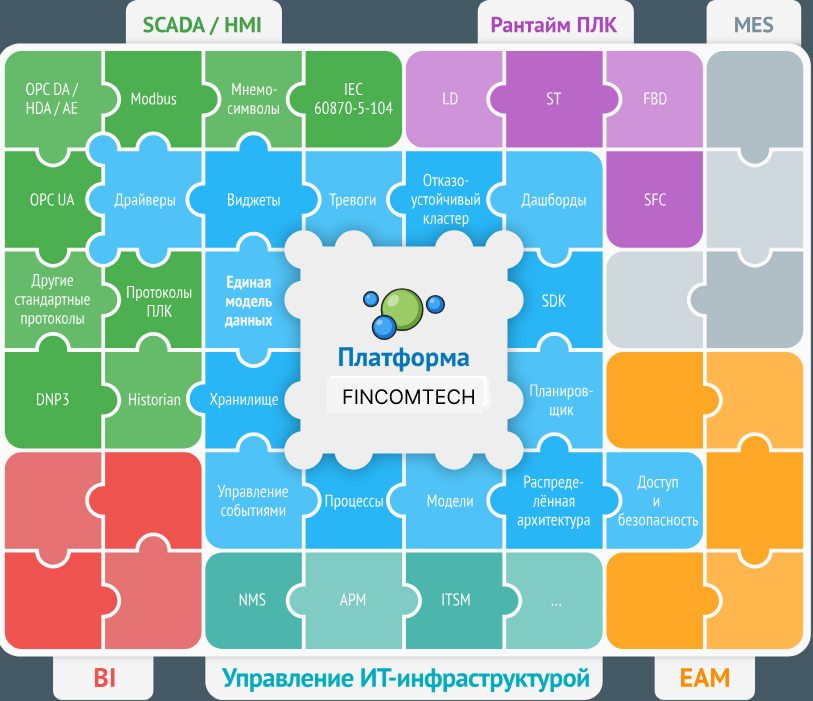

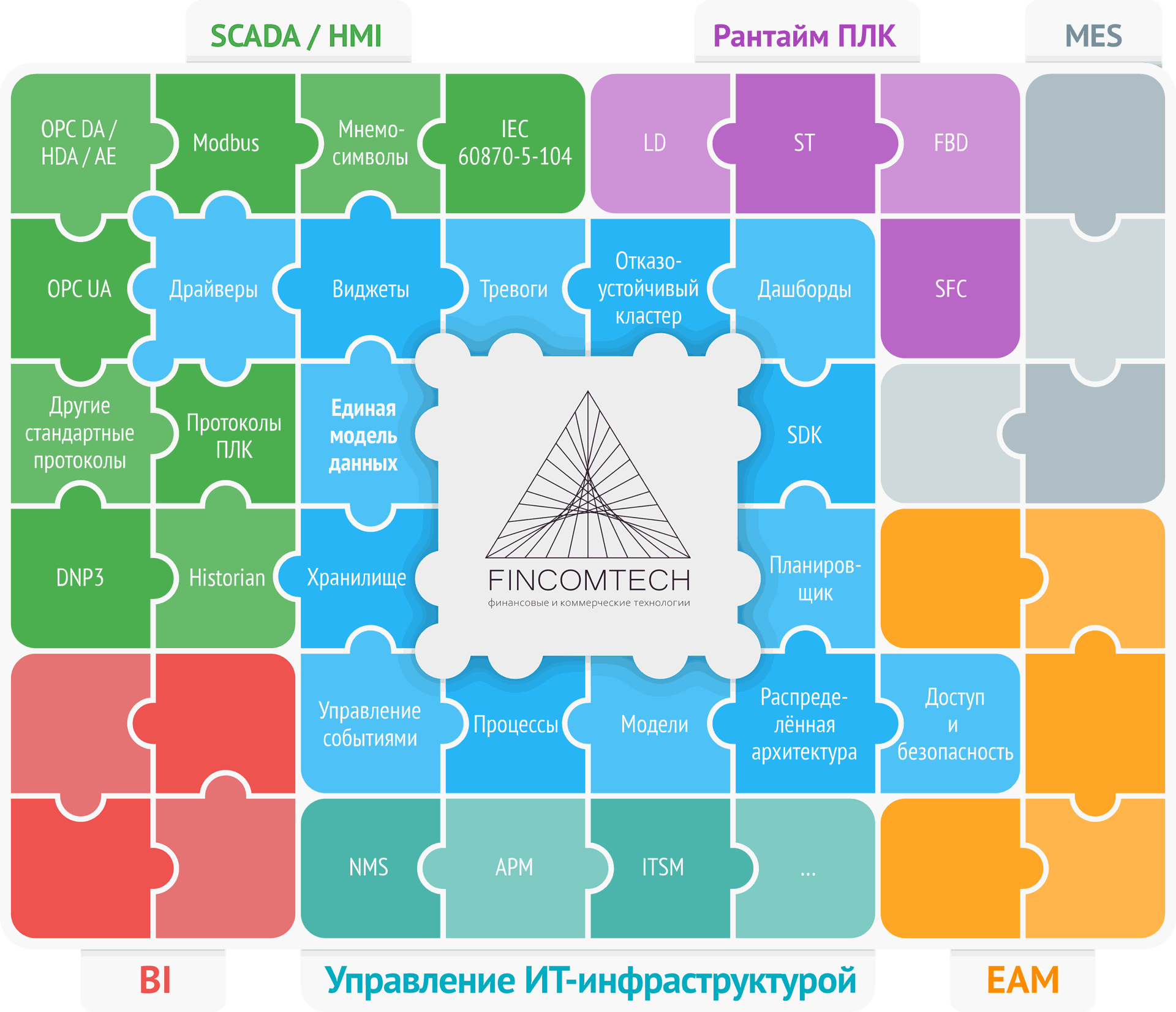

​ ​ ​ ​ ​ ​ ​ ​В архитектуре системы Fincomtech SCADA занимает центровое место и графически может быть представлено ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​следующим образом:







Fincomtech SCADA разработана для «классического» управления и контроля за технологическими процессами. Тем не менее, использование других решений, представленных на платформе Fincomtech, обеспечивает полное покрытие потребностей промышленной автоматизации: от прямого управления устройствами и вплоть до бизнес-аналитики.


Гибкость и стабильность SCADA от  Fincomtech



​   Облачное, веб-ориентированное, безопасное и кроссплатформенное решение.

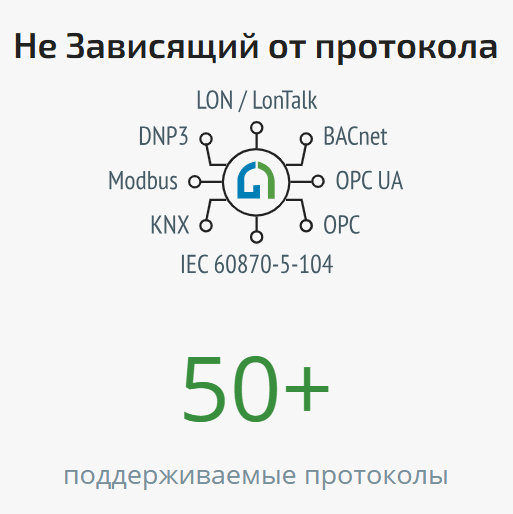

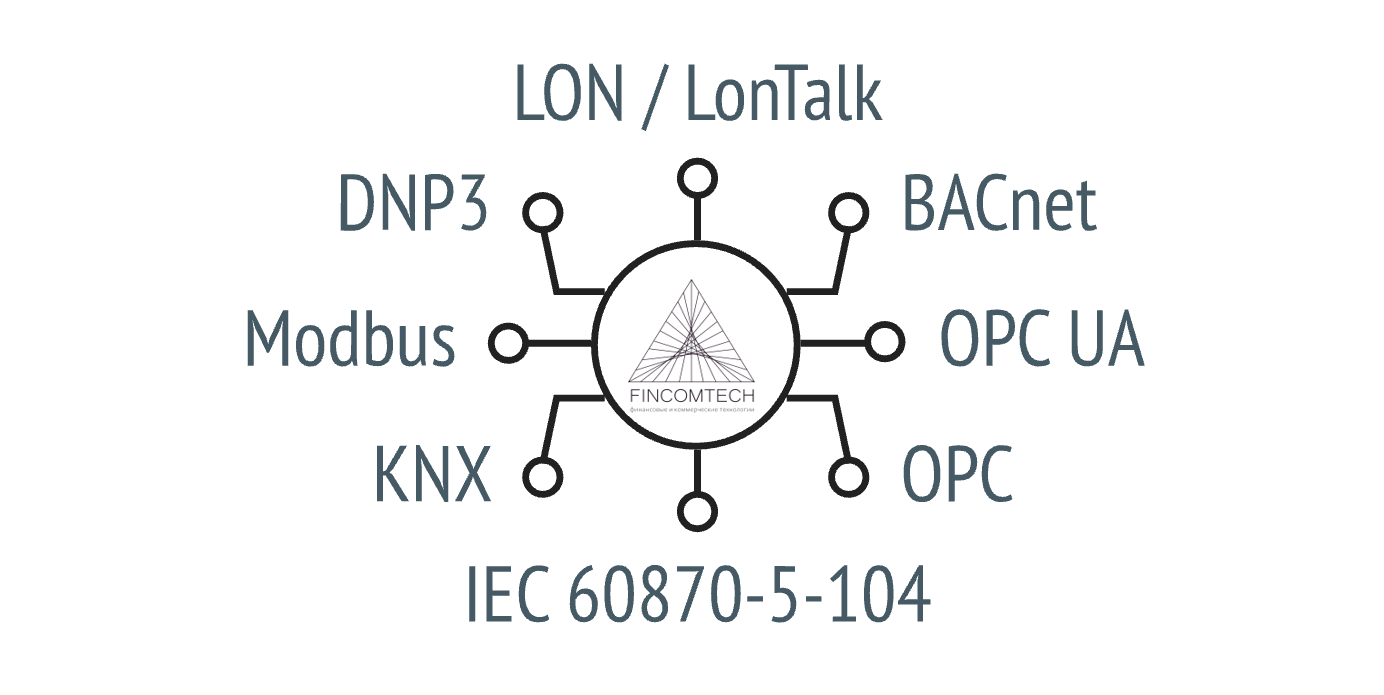

​   Поддерживает взаимодействие по стандартным протоколам.

​   Использует масштабируемые базы данных NoSQL.

​   Предлагает платформу для моделирования цифровых двойников.


Основан на платформе IIoT

Fincomtech SCADA/HMI построена на базе мощной платформы индустриального Интернета вещей Fincomtech и наследует все технологические преимущества этого фреймворка: открытые API, поддержку отказоустойчивого кластера, распределённую архитектуру и многое другое.

Инновационная технология

Запатентованные технологии IoT-платформы Fincomtech привносят много инноваций в сферу промышленной автоматизации. Ядро платформы включает следующие разработки: систему нормализации данных устройств, двустороннюю синхронизацию устройств (взамен простого опроса), кэширование данных и другие концепции.

SCADA для Linux

Fincomtech – это кроссплатформенная система, которая может быть установлена на компьютеры под управлением Linux и Mac OS. Система сохраняет 100% своей функциональности при работе в среде, отличной от Windows. При этом остается возможность взаимодействия с OPC-серверами на Windows по сети, используя технологию DCOM.

Неограниченная масштабируемость

Обработка до 10 миллионов тегов, до миллиона метрик в реальном времени и сотни тысяч сохранённых исторических значений в секунду. Таков фактический предел производительности одного сервера, однако он может быть неограниченно увеличен с помощью распределённой архитектуры.

Тревоги и обработка событий

Продвинутые тревоги с поддержкой «мёртвых зон». Корреляция событий и обнаружение «мерцания». Подтверждение тревог и правила эскалации. Оповещения по e-mail, SMS, всплывающие, звуковые и другие уведомления. Автоматические и интерактивные корректирующие действия.

Визуальный редактор интерфейсов

Встроенный графический редактор позволяет комбинировать сеточную и абсолютную верстку компонентов внутри разных контейнеров в пределах одного виджета для построения сложных экранов управления. Для использования доступны более чем 100 типов компонентов, включая контейнеры, например, панели с вкладками или с разделителем.

Тренды и графики

Более 25 типов графиков и диаграмм. Тысячи настраиваемых параметров для осей, модулей рендеринга графиков, легенд, заголовков, сеток, курсоров, аннотаций, всплывающих подсказок и многого другого. Доступно несколько видов трендов: линейный, экспоненциальный, скользящее среднее и процентиль.

Статистическое управление процессами

Fincomtech SCADA/HMI может использовать кольцевую базу данных (RRD) для долгосрочного хранения статистики значений, что позволяет значительно сократить объём хранилища и получить быстрый доступ к истории статистики. Уникальное для SCADA применение этой технологии позволяет эффективно проводить глубокий анализ данных.

«Живое» редактирование проекта

В отличие от традиционных SCADA-систем, Fincomtech не имеет различных сред для запуска и разработки, а также не имеет проектов. Разработка и администрирование выполняются удалённо на рабочем сервере через безопасные сетевые соединения. Симуляторы устройств, отслеживание истории изменений, резервные копии данных и использование опциональных серверов обеспечения отказоустойчивости делают работу безопасной.

Скрипты и запросы

Несмотря на то, что система в основном предназначена для визуального управления, в ней имеется хорошая поддержка скриптов на языках Java, Python, R или IEC 61131-3, как на уровне человеко-машинных интерфейсов, так и на уровне сервера. В дополнение, в Fincomtech SCADA применяются два проблемно-ориентированных языка: язык запросов для дата-майнинга и язык выражений для создания триггеров тревог, фильтров событий и многого другого.

Планировщик задач

Любые системные действия, не требующие вмешательства пользователя, могут быть выполнены по расписанию. Простое расписание позволяет задавать промежуток повторения операции в секундах, в то время как расширенное предоставляет мощные инструменты по настройке выполнения, например, «Каждую третью пятницу мая в 23:30 на протяжении 2011-2015 годов».

Отчеты

Любая лицензия на продукт включает возможность создания неограниченного количества отчётов. Исходные данные для отчётов можно получать при помощи выражений или запросов, а также использовать генератор шаблонов, который позволяет создавать шаблоны отчетов из любых табличных данных несколькими нажатиями мышью. Для более тонкой настройки шаблонов имеется встроенный редактор отчётов.

Поддержка SQL

Fincomtech SCADA/HMI хранит настройки и значения каналов в стандартных реляционных БД для универсальности доступа к данным. Поддерживается большинство современных баз данных: MySQL, MS SQL Server, Oracle, PostgreSQL и другие. Настройками хранилища данных являются период опроса и длительность хранения значений.

Библиотека символов SCADA

Инсталляционный пакет включает в себя огромную библиотеку динамических визуальных компонентов в векторном формате (SVG). Библиотека подразделяется на категории: резервуары, клапаны, трубы и так далее. Все элементы библиотеки поддерживают управление визуальными параметрами, такими как: цвет, вращение, включение/выключение анимации, управление отдельными частями изображения (например, уровнем жидкости).

SDK с открытым исходным кодом

Сервер Fincomtech предоставляет API с открытым исходным кодом для Java, .NET, C++, JavaScript и мобильных платформ. Через API сторонние приложения получают возможность полного удалённого управления сервером и доступ ко всем данным серверных устройств. Также предоставляется возможность создавать собственные драйвера устройств и плагины обработки/представления данных. В дополнение, сервер Fincomtech может управляться через веб-сервисы REST и SOAP.

Гибкая модель безопасности

Надёжная инфраструктура безопасности Fincomtech SCADA/HMI заимствуется от платформы Fincomtech и предоставляет гибкую настройку доступа на основе ролей. Все взаимодействия между сервером, рабочими станциями операторов и сторонними системами происходят по защищенным SSL-каналам.

Языки МЭК

Fincomtech SCADA может выполнять алгоритмы, реализованные на языках IEC 61131-3, включая Ladder Diagram (LD), Function Block Diagram (FBD), Sequential Function Chart (SFC) и Structured Text (ST). Разработка и отладка выполняется с помощью визуальных компонентов во встроенном редакторе интерфейсов и рабочих процессов.

Веб-SCADA

Каждая мнемосхема, разработанная в редакторе интерфейсов Fincomtech может быть запущена в любом веб-браузере. Нет разницы, каким именно образом оператор получит доступ к интерфейсу - они будут выглядеть одинаково и в единой консоли оператора, и в веб-интерфейсе.

ВПЕЧАТЛЯЮЩАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Платформа для Интернета вещей Fincomtech была разработана с целью обеспечения максимальной масштабируемости. При том, что работа с миллионами устройств, безусловно, требует объединения нескольких серверов в единую распределённую инсталляцию, даже один экземпляр Fincomtech, работающий на однопроцессорном сервере начального класса, способен продемонстрировать впечатляющую производительность.

МЕТРИКИ ПРОИЗВОДИТЕЛЬНОСТИ



Количество обслуживаемых одним сервером устройств зависит от доступных ресурсов, в первую очередь, от мощности процессора и объёма оперативной памяти. Также их количество может существенно меняться в зависимости от числа метрик устройств, периодов их опроса/обновления, настроек хранения и скорости генерации событий устройствами.


Fincomtech SCADA прекрасно подходит в качестве надежного решения для объектов в таких отраслях как энергетика, нефтегазовая и химическая промышленность, отлично справляется с задачами автоматизации упаковочных линий, автомобильной и пищевой промышленности, производства полупроводников и микроконтроллеров и во многих других сферах.

ИННОВАЦИОННАЯ АРХИТЕКТУРА

SCADA-система Fincomtech не имеет отдельных окружений для запуска и разработки, так как основной сервер может быть продублирован резервным для отказоустойчивости, или подключен к распределенной системе из нескольких серверов, работающих в одном «проекте».

Сервер взаимодействует с контроллерами, сохраняет данные каналов в базе данных SQL и обслуживает удаленные подключения от рабочих станций операторов, сенсорных панелей и сторонних приложений. Системным администраторам нет необходимости в физическом доступе к серверу даже для выполнения самых нетривиальных действий, так как все они выполняются удаленно по защищенным сетевым соединениям. Более того, тот же сервер может предоставлять доступ к своим модулям и функциям других решений, таким как программные ПЛК, системы управления технологическими процессами, бизнес-аналитики, учёта корпоративных ресурсов или технической поддержки.


ШИРОКАЯ ОТРАСЛЕВАЯ ПРИМЕНИМОСТЬ

Продукты на базе Fincomtech могут быть использованы в компаниях всех отраслей для оптимизации IT-операций, уменьшения издержек и автоматизации бизнеса.

В российской инженерной практике термин "АСУ ТП" часто используется как синоним SCADA-систем. Оба понятия описывают один и тот же класс решений — программно-аппаратные комплексы для мониторинга и управления технологическими процессами. Разница лишь в терминологии: "SCADA" (Supervisory Control and Data Acquisition) — международный термин, а "АСУ ТП" (автоматизированная система управления технологическим процессом) — его русскоязычный аналог, принятый в отечественной промышленности.

Мониторинг автотранспорта и сельскохозяйственной спецтехники. Управление сортировкой, хранением и переработкой сырья. Точное земледелие и сенсорные сети.

Энергетика SCADA для управления энергетическими системами, включая интеллектуальные энергосистемы, а также альтернативные источники энергии.

Программные ПЛК, SCADA, HMI и системы управления процессами для химической, горнодобывающей, пищевой промышленности, упаковочных линий и многих других отраслей.

Многоуровневое решение для управления и оценки эффективности процессов восстановления, транспортировки, хранения и очистки.

Гибкое и отвечающее отраслевым требованиям управление процессами производства медикаментов. Автоматизация разлива и упаковки. Управление партиями и многое другое.

Управление крупными инфраструктурами. Оценка и оптимизация энергоэффективности. Интеллектуальная оценка коммерческих и производственных показателей.

Автоматизация и управление фонтанами, уличным освещением, парковками, муниципальными зданиями и многое другое. Экомониторинг и оптимизация энергопотребления.

Сбор показаний счётчиков, в том числе с применением технологий LPWA. Автоматизация и удалённое обслуживание сооружений для подачи воды и водоочистки.

ИНТЕГРАЦИЯ ОПЕРАЦИОННЫХ И ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ

В то время как диспетчерское управление процессами является ключевой задачей для инженеров по автоматизации и техническому обслуживанию, общая эффективность любой промышленной компании в значительной степени зависит от состояния ее ИТ-инфраструктуры. Большинство систем SCADA интегрируются с корпоративной ИТ-инфраструктурой, работающей через IP сети, используя общие базы данных SQL для хранения и аутентификации пользователей через Active Directory/LDAP.

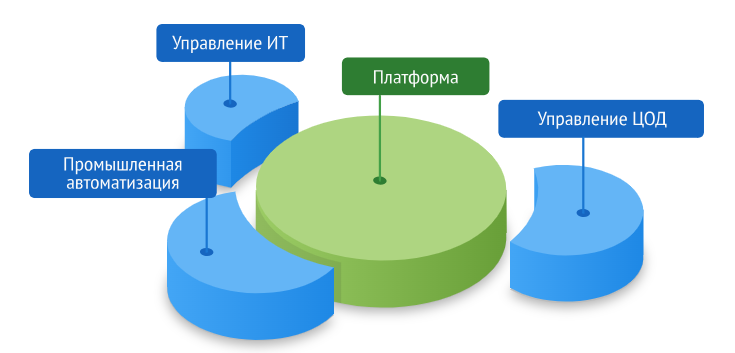

В случае с Fincomtech SCADA ситуация складывается таким образом - IoT платформа служит общей базой для SCADA/HMI и Fincomtech Network Manager, решения для управления ИТ-инфраструктурой, предназначенного для корпоративных сетей, телекоммуникационных провайдеров и операторов центров обработки данных.



Network Manager не просто интегрирован со SCADA/HMI. У обеих систем общее ядро, которое снимает разницу между контроллерами, маршрутизаторами/коммутаторами и приложениями/сервисами. Оба продукта имеют общие подсистемы сбора, хранения и обработки данных, а также тревоги, отчеты, моделирование, визуализацию и другие функциональные возможности.

Это гарантирует эффективное взаимодействие между инженерами по организации производства и ИТ-инженерами, а также единую точку серверной интеграции с системами управления активами предприятия, ИТ-инфраструктурой компании, планирования ресурсов и другими системами бизнес-аналитики.
